รายละเอียดสินค้า:
การชำระเงิน:
|
| ซีลกล: | ตลับหมึกประทับตรา | ขนาด: | 25-100mm |
|---|---|---|---|

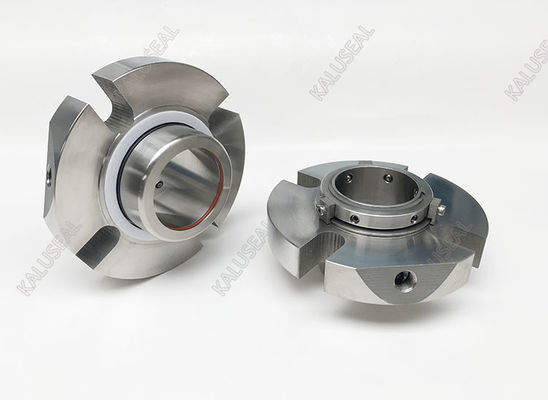

| วัสดุของใบหน้าซีล: | รถยนต์, Sic, Ssic, TC | คำสำคัญ: | Burgmann CARTEX SN / TN Cartridge Mechanical Seal |
| อุณหภูมิ: | -20 ℃ ~ 130 ℃ | ความดัน: | 2.0Mpa |
| รหัส HS: | 8484200090 | แบบ: | CARTEX |
| สถานที่กำเนิด: | Zhangjiagang, ประเทศจีน (แผ่นดินใหญ่) | ประเภท: | ตราตลับเดียว |
| เน้น: | เปลี่ยนตลับลูกปืนตลับเดียวซีลกลตลับเดียว 25 มม. ซีลตลับเดียว 25 มม,25MM single cartridge mechanical seal,25MM single cartridge seal |
||
คุณสมบัติ:
ซีลเดี่ยว
ตลับหมึก
สมดุล
ไม่ขึ้นกับทิศทางการหมุน
| ข้อ จำกัด ในการดำเนินงาน | |
| อุณหภูมิ | –50 ° C ... +220 ° C |
| ความดัน | 16 บาร์ (232 PSI) สำหรับ d1> 200 มม |
| ความเร็ว | สูงสุด 20m / s / 5000fpm |
| ปานกลาง | น้ำ, น้ำมัน, ect, สารกัดกร่อนที่อ่อนแอ |
หน้าปัดแบบหมุน: Carbon / Sic / TC
แหวนสถิติ: Sic / TC

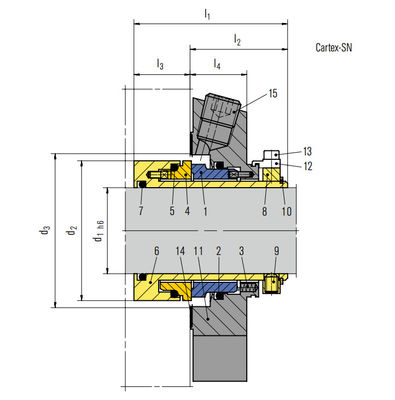

การวาดภาพผลิตภัณฑ์:
| ขนาด / เมตริก | D6 | D4 | D5 | ล | L2 | L1 | ว | ม | ช | |
| นาที | สูงสุด | |||||||||
| 25 | 43.0 | 44.0 | 51.5 | 105 | 67 | 24.6 | 25.4 | 62.0 | 13.2 | 1/4 |
| 28 | 46.0 | 47.0 | 52.0 | 105 | 67 | 24.6 | 25.4 | 62.0 | 13.2 | 1/4 |
| 30 | 48.0 | 49.0 | 56.0 | 105 | 67 | 24.6 | 25.4 | 65.0 | 13.2 | 1/4 |
| 32 | 49.8 | 51.0 | 57.0 | 108 | 67 | 24.6 | 25.4 | 67.0 | 13.2 | 1/4 |
| 33 | 49.8 | 51.0 | 57.0 | 108 | 67 | 24.6 | 25.4 | 67.0 | 13.2 | 1/4 |
| 35 | 53.0 | 54.0 | 61.5 | 113 | 67 | 24.6 | 25.4 | 70.0 | 13.2 | 1/4 |
| 38 | 56.0 | 57.0 | 66.0 | 123 | 67 | 24.6 | 25.4 | 75.0 | 13.2 | 1/4 |
| 40 | 58.0 | 59.0 | 68.0 | 123 | 67 | 24.6 | 25.4 | 75.0 | 14.2 | 3/8 |
| 42 | 60.5 | 61.5 | 69.5 | 133 | 67 | 24.6 | 25.4 | 80.0 | 14.2 | 3/8 |
| 43 | 60.5 | 61.5 | 70.5 | 133 | 67 | 24.6 | 25.4 | 80.0 | 14.2 | 3/8 |
| 45 | 62.5 | 64.0 | 73.0 | 138 | 67 | 24.6 | 25.4 | 81.0 | 14.2 | 3/8 |
| 48 | 65.6 | 67.0 | 75.0 | 138 | 67 | 24.6 | 25.4 | 84.0 | 14.2 | 3/8 |
| 50 | 68.0 | 69.0 | 78.0 | 148 | 67 | 24.6 | 25.4 | 87.0 | 14.2 | 3/8 |
| 53 | 72.0 | 73.0 | 87.0 | 148 | 67 | 24.6 | 25.4 | 97.0 | 18.0 | 3/8 |
| 55 | 73.0 | 74.0 | 83.0 | 148 | 67 | 24.6 | 25.4 | 90.0 | 18.0 | 3/8 |
| 60 | 78.0 | 79.0 | 91.0 | 157 | 67 | 24.6 | 25.4 | 102.0 | 18.0 | 3/8 |
| 65 | 84.8 | 85.7 | 98.5 | 163 | 67 | 24.6 | 25.4 | 109.0 | 18.0 | 3/8 |
| 70 | 93.0 | 95.0 | 108.0 | 178 | 67 | 24.6 | 25.4 | 118.0 | 18.0 | 3/8 |
| 75 | 100.0 | 101.6 | 118.0 | 190 | 84 | 26.6 | 28.0 | 129.0 | 18.0 | 3/8 |
| 80 | 106.4 | 108.0 | 124.0 | 195 | 84 | 26.6 | 28.0 | 135.0 | 18.0 | 3/8 |
| 85 | 109.5 | 111.1 | 128.0 | 198 | 84 | 26.6 | 28.0 | 139.0 | 22.0 | 3/8 |
| 90 | 115.9 | 117.5 | 135.0 | 205 | 84 | 26.6 | 28.0 | 145.0 | 22.0 | 3/8 |
| 95 | 119.1 | 120.7 | 138.0 | 208 | 84 | 26.6 | 28.0 | 148.0 | 22.0 | 3/8 |
| 100 | 125.4 | 127.0 | 144.0 | 218 | 84 | 26.6 | 28.0 | 154.0 | 22.0 | 3/8 |
เราจัดหาผลิตภัณฑ์อะไร?
เราออกแบบและผลิตแมวน้ำกลให้คำปรึกษาปัญหาการปิดผนึกและบริการซ่อม
ซีลยางสปริง, ซีลกลร้องยาง, ซีลกลร้อง PTFE, ซีลร้องโลหะ, ซีลตลับ, ซีลผสมและกวน, ซีลแก๊สแห้งอะไหล่ที่มีวัสดุซิลิกอนคาร์ไบด์ทังสเตนคาร์ไบด์คาร์บอนเซรามิกยางโอริงและชิ้นส่วนสแตนเลส
การแก้ไขและการใช้ทิศทางของแมวน้ำกล
1) เลือกซีลเชิงกลที่เหมาะสมเพื่อให้เข้ากับวัสดุตามสภาพการทำงานและอุปกรณ์เครื่องจักรของโฮสต์
2) ค่าเบี่ยงเบนการแสดงแนวรัศมีสำหรับเพลา (ปลอกเพลา) ของซีลเชิงกลที่ติดตั้งจะต้องมีค่าสูงสุด 0.04 มม
ในขณะที่ค่าการเคลื่อนที่ตามแนวแกนของโรเตอร์ต้องไม่เกิน 0.1 มม.
3) ฝาปิดซีล (หรือฝาครอบเพลา) ของวงแหวนนิ่งของซีลเชิงกลที่ติดตั้งระดับแนวตั้งของซีล
ใบหน้าควรมีขนาดสูงสุด 0.04 มม.
4) เมื่อติดตั้งแมวน้ำกลเพลา (ปลอกเพลา) ห้องซีลหน้าซีลและซีลกล
ต้องทำความสะอาดเพื่อไม่ให้มีส่วนที่เป็นสื่อกลางไปจนถึงส่วนปิดผนึก
5) เมื่อลำเลียงสื่อที่มีอุณหภูมิสูงหรือต่ำโดยมีตัวกลางที่ติดไฟง่ายและง่ายต่อการระเบิด
ต้องอ้างถึงมาตรฐานการปิดผนึกเชิงกลที่เกี่ยวข้องเพื่อใช้มาตรการที่เหมาะสมเช่นการดับการล้างการระบายความร้อนและ
กรอง
6) ต้องเลือกการหล่อลื่นที่เหมาะสมเมื่อติดตั้งซีลเชิงกลขนาดการติดตั้งของเครื่องจักรกล
ต้องรับประกันตราประทับตามคำแนะนำการผ่อนชำระ
7) ก่อนที่เครื่องจะเริ่มทำงานช่องที่ปิดสนิทจะต้องเต็มไปด้วยตัวกลางและมีการหล่อลื่นอย่างดีแรงเสียดทานแห้ง
ซึ่งอาจนำไปสู่ความเสียหายของความรัดกุมเป็นสิ่งต้องห้ามอย่างเคร่งครัด
การจัดส่ง:
1. หากสินค้าที่เรามีอยู่ในร้านเราจะส่งออกโดยเร็วหลังจากได้รับการชำระเงิน
2. หากผลิตภัณฑ์ที่ได้รับการปรับแต่งเราจะดำเนินการผลิตให้เสร็จสิ้นภายในระยะเวลาที่กำหนดและส่งออกในครั้งแรก
3. นอกจากนี้เราสามารถส่งโดยบัญชีการจัดส่งของคุณหากคุณต้องการ
4. เรามีหลากหลายวิธีในการส่งสินค้าโดยปกติ DHL, Fedex, TNT, UPS จะเป็นวิธีปกติหากคุณต้องการใช้บริการจัดส่งโปรดแจ้งให้เราทราบล่วงหน้า
