รายละเอียดสินค้า:
การชำระเงิน:
|

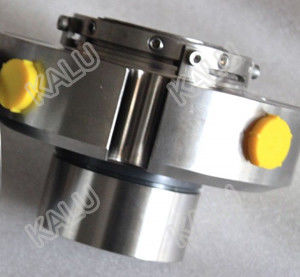

| ซีลกล: | เปลี่ยนตลับหมึก John Crane 4620 | ขนาด: | 24-70 มม. หรือ 1” -2.75” |
|---|---|---|---|
| วัสดุของใบหน้าซีล: | รถยนต์, Sic, Ssic, TC | คำสำคัญ: | จอห์นเครนคาร์ทริดจ์ซีล |
| อุณหภูมิ: | -30 --- 130 ℃ | ความดัน: | 1.5MPa |
| รหัส HS: | 8484200090 | แบบ: | KL-4620 |
| สถานที่กำเนิด: | Zhangjiagang, ประเทศจีน (แผ่นดินใหญ่) | ||
| เน้น: | แมวน้ำปั๊มกล,แมวน้ำกลสำหรับปั๊ม |
||
คุณสมบัติ:
1. การจัดเรียงแมวน้ำแบบคู่ - รวมเอาโอลาสโตเมอร์ยางเป็นสมาชิกผนึกรองแบบไดนามิก
2. Inboard หลักและแหวนผสมพันธุ์ย้อนกลับออกแบบสมดุลช่วยให้ ID หรือ OD แรงดันอนุญาตให้ประทับตราคู่ที่จะดำเนินการเป็นแบบตีคู่อัดคู่หรือแรงดันคู่ซีล
3. แหวนสูบน้ำเป็นมาตรฐาน - ไม่มีค่าใช้จ่ายเพิ่มเติม
4. ไม่มีสินค้าคงคลังพิเศษที่จะดำเนินการ
5. การออกแบบที่เพิ่มประสิทธิภาพการไหลด้วยการจัดเรียงวงแหวนสูบ
6. เพิ่มความเย็นไหลและหล่อลื่นใบหน้าช่วยยืดอายุการซีล
7. การออกแบบตลับหมึกพร้อมชุดประกอบจากโรงงานและชุดทดสอบแรงดัน
อุณหภูมิ: -30 ℃ -205 ℃
ความเร็ว: ≦ 20M / S
ความดัน: ≦ 1.5Mpa
ขนาด: 24mm-70mm / 1” -2.750”
Rotary Face: CAR / SIC / TC
แหวนสถิติ: SIC / TC
แอปพลิเคชันที่แนะนำ:
การวาดภาพ:
| ขนาด / นิ้ว | D4 ขั้นต่ำสูงสุด |
D5 | L1 | L2 | ยังไม่มีข้อความ ขั้นต่ำสูงสุด |
M | ||
| 1.000 | 1.625 | 1.889 | 4.000 | 1.635 | 2.000 | 2.80 | 3.25 | 0.525 |
| 1.125 | 1.750 | 2.015 | 4.125 | 1.603 | 2.125 | 2.93 | 3.38 | 0.525 |
| 1.250 | 1.875 | 2.294 | 4.250 | 1.603 | 2.125 | 3.21 | 3.50 | 0.525 |
| 1.375 | 2.000 | 2.421 | 4.375 | 1.603 | 2.125 | 3.34 | 3.63 | 0.525 |
| 1.500 | 2.250 | 2.680 | 4.875 | 1.680 | 2.187 | 3.60 | 4.13 | 0.525 |
| 1.625 | 2.375 | 2.812 | 5.000 | 1.680 | 2.187 | 3.77 | 4.25 | 0.562 |
| 1.750 | 2.500 | 2.918 | 5.250 | 1.680 | 2.187 | 3.87 | 4.50 | 0.562 |
| 1.875 | 2.625 | 2.918 | 5.250 | 1.680 | 2.187 | 3.87 | 4.50 | 0.562 |
| 2.000 | 2.750 | 3.015 | 5.500 | 1.711 | 2.375 | 4.00 | 4.75 | 0.562 |
| 2.125 | 2.875 | 3.360 | 5.859 | 1.711 | 2.375 | 4.47 | 4.91 | 0.687 |
| 2.250 | 3.000 | 3.485 | 6.500 | 1.711 | 2.475 | 4.57 | 5.55 | 0.687 |
| 2.375 | 3.125 | 3.610 | 6.500 | 1.711 | 2.528 | 4.72 | 5.55 | 0.687 |
| 2.500 | 3.375 | 3.891 | 6.750 | 1.703 | 2.625 | 5.00 | 5.80 | 0.687 |
| 2.625 | 3.687 | 4.062 | 6.750 | 1.727 | 2.562 | 5.17 | 5.80 | 0.687 |
| 2.750 | 3.687 | 4.062 | 6.750 | 1.727 | 2.562 | 5.17 | 5.80 | 0.687 |
| ขนาด / เมตริกตัน | D4 ขั้นต่ำสูงสุด |
D5 | L1 | L2 | ยังไม่มีข้อความ Min. นาที. Max. แม็กซ์ |
M | ||
| 24 | 41.0 | 48.0 | 101.6 | 41.5 | 50.8 | 71 | 83 | 13.3 |
| 25 | 41.0 | 48.0 | 101.6 | 41.5 | 50.8 | 71 | 83 | 13.3 |
| 28 | 44.0 | 51.2 | 104.8 | 40.7 | 54.0 | 74 | 86 | 13.3 |
| 30 | 46.0 | 58.3 | 108.0 | 40.7 | 54.0 | 82 | 89 | 13.3 |
| 32 | 47.6 | 58.3 | 108.0 | 40.7 | 54.0 | 82 | 89 | 13.3 |
| 33 | 50.8 | 61.5 | 111.1 | 40.7 | 54.0 | 85 | 92 | 13.3 |
| 35 | 50.8 | 61.5 | 111.1 | 40.7 | 54.0 | 85 | 92 | 13.3 |
| 38 | 57.2 | 68.1 | 123.8 | 42.7 | 55.5 | 91 | 105 | 13.3 |
| 40 | 60.0 | 71.4 | 127.0 | 42.7 | 55.5 | 96 | 108 | 14.3 |
| 43 | 63.5 | 74.1 | 133.4 | 42.7 | 55.5 | 98 | 114 | 14.3 |
| 45 | 63.5 | 74.1 | 133.4 | 42.7 | 55.5 | 98 | 114 | 14.3 |
| 48 | 66.7 | 74.1 | 133.4 | 42.7 | 55.5 | 98 | 114 | 14.3 |
| 50 | 69.9 | 76.6 | 139.7 | 43.5 | 60.3 | 102 | 121 | 14.3 |
| 53 | 73.0 | 85.3 | 148.8 | 43.5 | 60.3 | 114 | 125 | 17.5 |
| 55 | 73.0 | 85.3 | 148.8 | 43.5 | 60.3 | 114 | 125 | 17.5 |
| 58 | 79.4 | 91.7 | 165.1 | 43.5 | 64.2 | 120 | 141 | 17.5 |
| 60 | 79.4 | 91.7 | 165.1 | 43.5 | 64.2 | 120 | 141 | 17.5 |
| 63 | 85.7 | 98.8 | 171.5 | 43.3 | 66.7 | 127 | 147 | 17.5 |
| 65 | 85.7 | 98.8 | 171.5 | 43.3 | 66.7 | 127 | 147 | 17.5 |
| 70 | 93.6 | 103.2 | 171.5 | 43.9 | 65.1 | 131 | 147 | 17.5 |
เราจัดหา --- สปริงซีล pusher, ยางซีลกลเบลโลว์, ซีลไฟเบอร์กลเบลโลว์, ซีลโลหะเบลล์, ตลับซีล, เครื่องผสมและซีลปลุกปั่น, ซีลผนึกก๊าซแห้ง. อะไหล่ที่มีซิลิคอนคาร์ไบด์, คาร์บอน, เซรามิค, ยาง , โอริงและชิ้นส่วนสแตนเลส
การจัดส่ง:
1. หากสินค้าที่เรามีอยู่ในร้านเราจะส่งออกโดยเร็วหลังจากได้รับการชำระเงิน
2. หากผลิตภัณฑ์ที่ได้รับการปรับแต่งเราจะทำการผลิตให้เสร็จภายในระยะเวลาที่กำหนดและส่งออกเป็นครั้งแรก
3. นอกจากนี้เราสามารถส่งโดย acount จัดส่งของคุณถ้าคุณต้องการ
4. We have a variety of ways to send goods, usually DHL, Fedex, TNT, UPS will be normal ways. 4. เรามีหลากหลายวิธีในการส่งสินค้าโดยปกติ DHL, Fedex, TNT, UPS จะเป็นวิธีปกติ If you require use of a courier, please inform us in advance. หากคุณต้องการใช้บริการจัดส่งกรุณาแจ้งให้เราทราบล่วงหน้า
การแก้ไขและการใช้ทิศทางของแมวน้ำกล
1) เลือกตราประทับเครื่องจักรกลที่เหมาะสมเพื่อให้ตรงกับวัสดุตามสภาพการทำงานและอุปกรณ์เครื่องโฮสต์
2) ค่าเบี่ยงเบนการกระทำรัศมีสำหรับเพลา (แขนเพลา) ของตราประทับเครื่องจักรกลที่ติดตั้งจะต้องเป็น 0.04 มม. สูงสุด
ในขณะที่ค่าการเคลื่อนที่ตามแนวแกนของโรเตอร์จะต้องไม่เกิน 0.1 มม.
3) ฝาครอบซีล (หรือฝาครอบเพลา) ของวงแหวนที่อยู่กับที่ของแมวน้ำเชิงกลที่ติดตั้งระดับแนวตั้งของซีล
ใบหน้าควรมีขนาดสูงสุด 0.04 มม.
4) เมื่อติดตั้งแมวน้ำกลเพลา (แขนเพลา), ห้องประทับตราใบหน้าตรารวมทั้งประทับตรากล
จะต้องทำความสะอาดเพื่อให้ห่างจากสื่อใด ๆ ไปยังส่วนการปิดผนึก
5) เมื่อสื่อกลางอุณหภูมิสูงหรือต่ำด้วยสื่อที่ง่ายต่อการติดไฟง่ายสำหรับการระเบิด
มาตรฐานตราผนึกเชิงกลที่เกี่ยวข้องจะต้องใช้มาตรการที่เหมาะสมเช่นดับล้างท่อระบายความร้อนและ
filtrating
6) การหล่อลื่นที่เหมาะสมจะต้องเลือกเมื่อติดตั้งซีลทางกลขนาดการผ่อนชำระของเครื่องจักรกล
จะต้องรับประกันว่าจะได้รับคำแนะนำในการผ่อนชำระ
7) ก่อนที่เครื่องจะเริ่มทำงานช่องสุญญากาศจะต้องเต็มไปด้วยสื่อกลางและการหล่อลื่นที่ดี
ซึ่งอาจนำไปสู่ความเสียหายของความหนาแน่นของอากาศเป็นสิ่งต้องห้ามอย่างเข้มงวด
